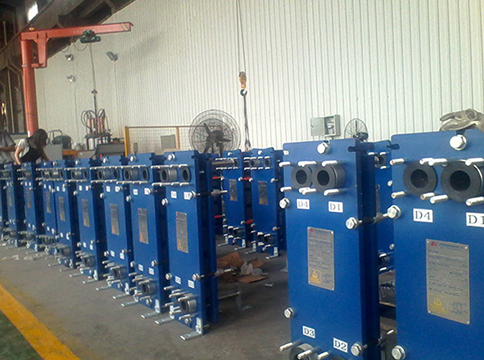

板式換熱器由傳熱波紋板片及框架組成。板片由螺栓夾緊在固定壓緊板及活動壓緊板之間，在換熱器內部就構成了許多流道，板與板之間用橡膠密封。

壓緊板上有本設備與外部連接的接管。板片用耐腐蝕金屬薄板壓制而成，四角沖有供介質進出的角孔，上下有掛孔。

人字形波紋能增加對流體的擾動，使流體在低速下能達到湍流狀態，獲得高的傳熱效果。并采用特殊結構，保證兩種流體介質不會串漏。

列管式換熱器（又名列管式冷凝器），按材質分為碳鋼列管式換熱器，不銹鋼列管式換熱器和碳鋼與不銹鋼混合列管式換熱器三種，按形式分為固定管板式、浮頭式、U型管式換熱器，按結構分為單管程、雙管程和多管程，傳熱面積1～500m2，可根據用戶需要定制。

管式換熱器利用熱傳導和熱輻射的原理，煙道氣通過管程與逆流通過殼程的空氣進行能量交換，從而達到輸出潔凈熱空氣的目的。該換熱器結構緊湊，運行可靠，列管采用耐高溫的薄壁波紋管，增加發傳熱面積和換熱效率。廣泛應用于化工、制藥、輕工等行業廢氣余熱利用和空氣加熱。

換熱機組由板式換熱器、循環水泵、補水泵、過濾器、閥門、機組底座、熱計量表、配電箱、電子儀表及自控系統等組成。熱源的蒸汽或高溫水從機組的一次側供水口進入板式換熱器，二次側的低溫回水經過過濾器除污，通過循環泵也進入板式過濾器，兩種不同溫度的水經過熱交換，二次側將熱量輸送給熱用戶。
