高溫汽水換熱器結構

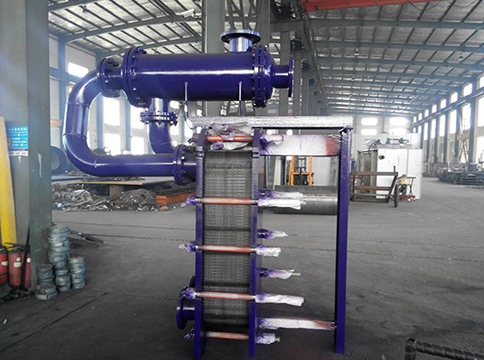

采用降溫裝置與板式換熱器相組合即板式換熱器上面加一臺管殼式換熱器串聯型式。

工作原理

由于板式換熱器的耐溫能力有限，采取分段換熱的方法，即:第一段換熱是利用管式換熱器(又稱減溫器)進行高溫段換熱，把高溫介質(通常為蒸汽)換熱到150C以下，第二段是利用板式換熱器進行150C以下?lián)Q熱。

高溫汽水換熱器是用蒸汽來加熱水的一種換熱器，它是在板式換熱器的基礎上，又附加了管式換熱器而形成的一種組合形成的換熱器，板式換熱器具有換熱效率高、占地面積小、維修方便等優點，但由于它的密封膠墊耐熱溫度有限，不能適應溫度高的蒸汽。當蒸汽的飽和壓力高于0.2Mpa、溫度高于130攝氏度時，密封膠墊老化速度加快，逐漸變形變硬，失去彈性，造成板式換熱器泄露。

關式換熱器具有耐高壓，高溫的性能，但缺點是換熱效率較低，笨重、占地面積大、維修不便。汽水換熱器是結合了二者的優點，避其缺點組合而成的一種換熱器，其結構是在板式換熱器的上部附加了一個體積較小的管式換熱器，蒸汽先進入管式換熱器，流出后再進入板式換熱器，蒸汽經過關式換熱器后壓力和溫度會有角度幅度的下降，其溫度和壓力已能適合板式換熱器，這樣就保護了板式換熱器，又可發揮板式換熱器的優點。這種換熱器也不僅僅局限于加熱水，也可以用來加熱其它介質。它結構緊湊，占地面積小，換熱效率高，維修方便。

高溫汽水換熱器的管式換熱器和板式換熱器一般組裝成單流程形式，板式換熱器可以采用BR型的，也可以采用BRB型的，一般為懸掛式的。板式換熱器的密封膠墊的膠質為乙丙橡膠。
